Hardware

De gebruikte hardware is van Maxim/dallas en bestaat uit sensors van nog geen twee euro per stuk en een usb adapter om het geheel te voeden en de informatie in je computer te laden

DS18B20

Informatie over de gebruikte sensor van Maxim/Dallas:

https://www.maximintegrated.com/en/products/analog/sensors-and-sensor-interface/DS18B20.html

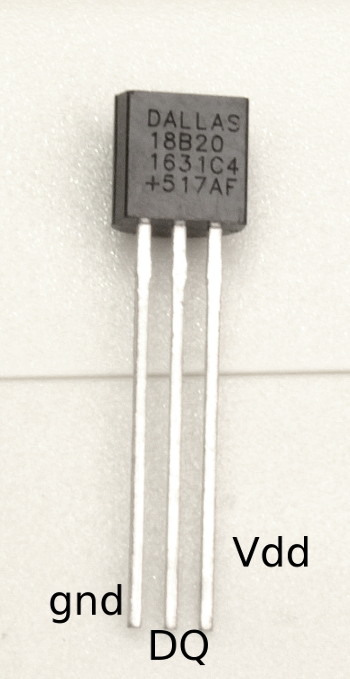

De sensor heeft 3 aansluitingen Ground Data en Voo

De sensor kan in zogenaamde parasitaire mode worden gebruikt wat betekent dat hij zijn voedigsspanning uit de datalijn haalt. Dat is de manier waarop we de sensor in dit project gebruiken. Bij een totale kabellengte tot ongeveer 35 meter hebben we een sterk vereenvoudigde bouwwijze zonder aparte voeding.

Aansluiting als volgt:

Verbind  pin 1 en 3 , Ground en Voo. we noemen deze aansluiting voor het gemak aarde

Verbind pin twee met rood we noemen dit voor het gemak de plus

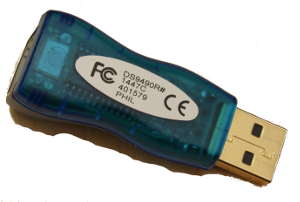

DS9490R

de usb adapter voor het uitlezen van de sensors:

https://www.maximintegrated.com/en/products/digital/ibutton/DS9490R.html

De usb adapter heeft een RJ11 aansluiting (telefoonstekker) en kan dus makkelijk worden voorzien van bekabeling.

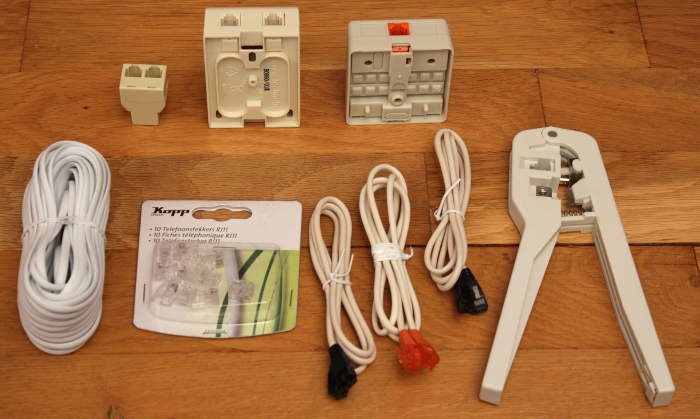

De standaard snoeren en het gereedschap wat je voor vaste telefonie gebruikt zijn goed te gebruiken voor het aansluiten van de diverse sensors.

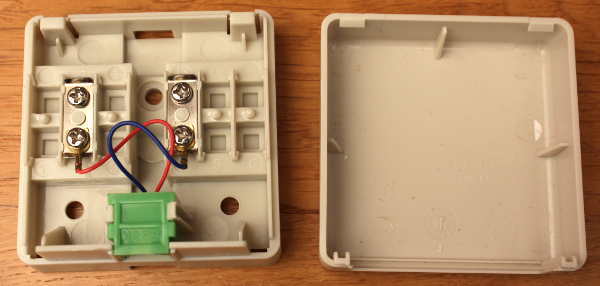

De telefonie doosjes voor de inbouw va de sensors

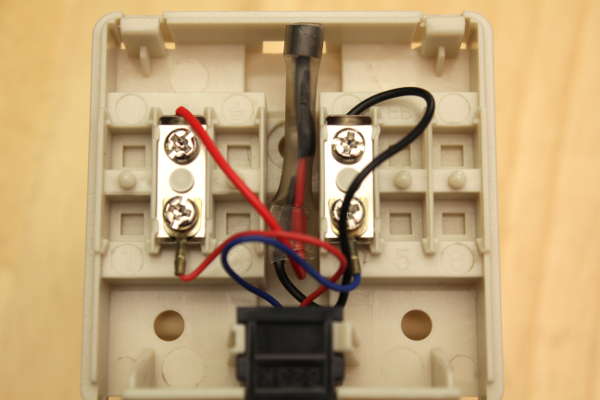

sensor ingebouwd

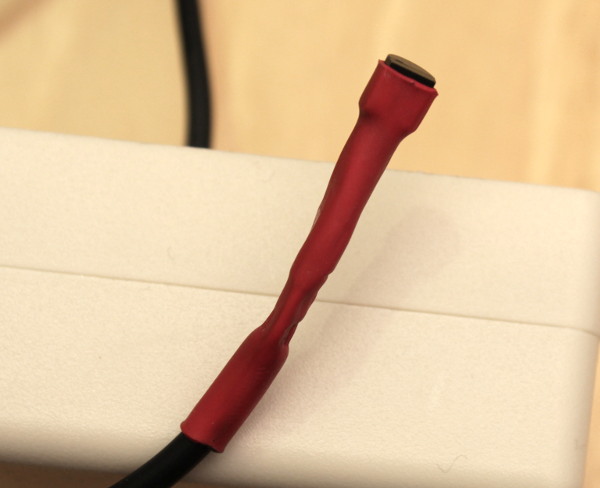

sensor in krimpkous voor bevestiging aan cv buis.

Belangrijk is dat alle sensors met korte verbinging stukjes aan een centrale hoofdkabel komen te liggen. (afb) Deze regel is belangrijk omdat teveel reflecties het datasignaal anders storen.

Handleiding voor het monteren van een sensor op youtube

Tips

- Denk bij het aansluiten van de twee draden om de juiste polariteit: van de vier aders in de RJ 11 stekker aan de usb interface worden de twee middelste gebruikt voor het aansluiten van de sensor. Sluit je die twee draden verkeerd om aan dan geeft de Logtemp Software een foutmelding.

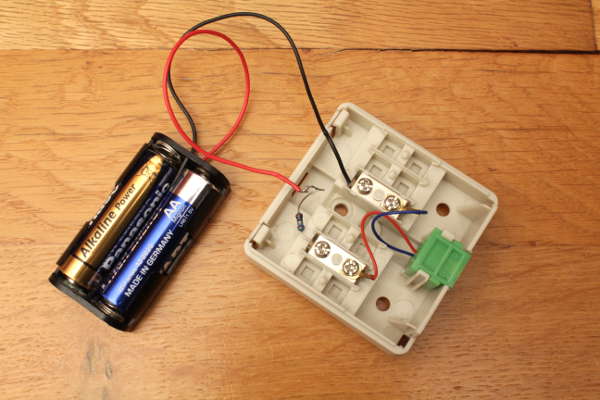

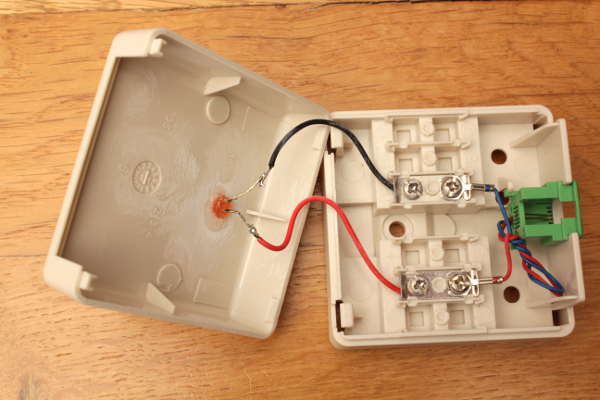

- Mijn ervaring is dat veel kant en klare telefoon snoeren geen rekening houden met de juiste polariteit. je kunt dat vaak zien aan de volgorde van de draadjes in de transparante stekkers, die moet in beide stekkers identiek zijn. Een kabeltester is een handg hulpmiddel en makkelijk zelf te maken: een ledje, twee penlight batterijen en een weerstandje van 10 ohm

- sensors en de usb interface zijn op allerlei plekken te koop

- Gebouwde sensorkastjes zijn zolang de voorraad strekt op aanvraag te verkrijgen via de contact pagina van deze website. Andere vragen en opmerkingen zijn daar ook welkom.

Klaar met de hardware? Installeer dan nu hier de software
